Tornio verticale a doppia colonna per tornitura e fresatura C5231 manuale verticale Tornio

Tornio verticale a doppia colonna per tornitura e fresatura C5231 manuale verticale Tornio. Siamo una fabbrica specializzata nella produzione di macchinari per lavorazioni meccaniche.
Richiede una citazione

Dettagli prodotti

Informazioni di Base.

Model No.
C5231
Fonte Di Potere
Pressione idraulica
Modalità Controlling
Artificiale
Grado automatico
Automatico
Modalita ′setting
Pavimento-tipo
Precisione
High Precision
Certificazione
CE
Stato
Nuovo
Pacchetto di Trasporto
Packing in Seaworthy Wooden Cases
Specifiche
Dimension(L*W*H): 2200X1160X1620
Marchio
DRC
Origine
China
Capacità di Produzione
500

Descrizione del Prodotto

Tornio verticale a doppia colonna per tornitura e fresatura C5231 manuale verticale Tornio
Double Column Turning and Milling Vertical Lathe C5231 Manual Vertical Lathe Machine

 Tornio a torretta verticale grande per impieghi pesanti

Il tornio verticale è adatto per le industrie della lavorazione meccanica, può essere utilizzato all'interno e all'esterno del cilindro, superficie e faccia del cono, taglio, taglio, ecc. di lavorazione di tornitura grossolana e fine.
Banco da lavoro con guida idrostatica, l'albero principale adotta cuscinetti a rulli cilindrici a doppia fila di tipo NN30 (D) ad alta precisione, per un banco da lavoro con grande capacità di trasporto ed elevata precisione rotativa.
Macchina utensile elettrico con prodotti di marca nazionale, alta affidabilità.

La macchina è realizzata con processo epc altamente qualificato, di alta qualità, con trattamento di ricottura, aspetto bello, durevole, buona gradevolezza, comodo funzionamento e manutenzione.

Prestazioni elevate; postazione a bottoni, armadio elettrico e design integrato del letto; trave spenta, pistone a T (torretta a cinque fori); protezione a fascio chiuso, lubrificazione automatica di tutte le parti di lubrificazione. Con velocità di rotazione e filettatura costante.

Qual è il campo di applicazione del tornio verticale?

 DRC ha una forte forza tecnica, le attrezzature di produzione avanzate e il perfetto sistema di amministrazione. Le nostre produzioni hanno buona qualità, tecnologia avanzata.questi tornio a colonna singola e doppia e tornio verticale NC hanno guadagnato la lode perfetta dai consumatori da allora messi sul mercato.

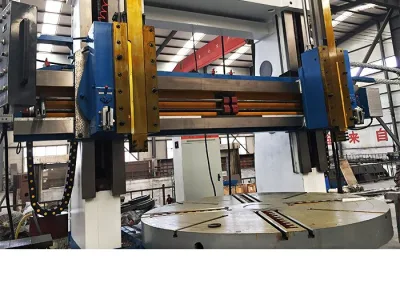

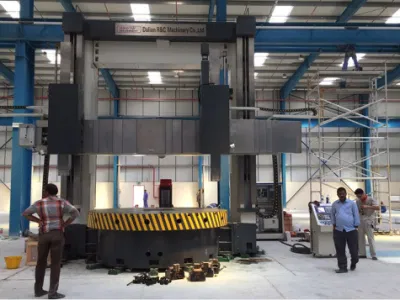

Tornio verticale a due colonne
1. Viene utilizzato principalmente per la lavorazione di stampi e flange per pneumatici di medio diametro, varie valvole e tubazioni, recipienti a pressione, elica a vite, accessori per macchine a vapore, stampi in plastica, alberi e altri pezzi da lavorare .
2. È adatto per la lavorazione della superficie cilindrica interna/esterna, della superficie conica, della faccia terminale, ecc.
3. I cuscinetti a fusello utilizzano prodotti di marca famosa per il mercato interno.

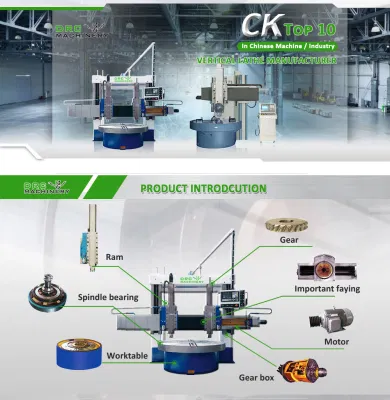

4. La testa assume una struttura simmetrica per rendere uniforme la deformazione termica, evitando che il centro del mandrino generi offset.
5. Gli ingranaggi nella testa e nella guida vengono lavorati mediante spegnimento per garantire una trasmissione precisa e un'elevata rigidità.
6. I supporti per il tavolo da tornio verticale con protezione guida in lega di zinco resistente all'usura e possono accedere all'olio in pressione (0.2-0,4MPA) tra le guide per migliorare la capacità di trasporto del carico del banco di lavoro.
7. La colata verticale del tornio è passata attraverso un rigido invecchiamento artificiale e a vibrazione per garantire la rigidità e la stabilità del tornio.

Basato su eccellenti apparecchiature di lavorazione, forza tecnica forte, metodo di ispezione perfetto e sistema di gestione inefficiente. La macchina Baili ha superato la certificazione nazionale ISO9001:2008 per il sistema di gestione della qualità.


Tornio a torretta verticale manuale a due colonne:
Torretta verticale CNC il tornio CNC a doppia colonna è adatto per la lavorazione di metalli ferrosi, metalli non ferrosi e materiali parziali non metallici, e potrebbe realizzare la lavorazione della tornitura della faccia terminale, della superficie cilindrica interna ed esterna, della superficie conica circolare interna ed esterna e la foratura, l'espansione, l'alesatura del foro. L'azione di taglio verticale della macchina da tornio è controllata dal PLC, mentre l'asse di alimentazione è azionato dal servomotore asincrono CA, con display touch screen e pulsato manuale. La trasmissione principale è azionata dal servomotore AC del fusello, dal cambio idraulico e dalla regolazione continua della velocità a due ingranaggi. Il supporto per utensili adotta la struttura manuale a 5 posizioni utensili del martinetto a T con buona rigidità e comoda sostituzione dell'utensile. Il piano di lavoro è un mandrino manuale a 4 ganasce a movimento singolo.

Presentazione tecnica:
1.il tornio verticale è adatto per le industrie di lavorazione meccanica, può essere utilizzato per l'interno e l'esterno del cilindro, superficie e faccia del cono, taglio, taglio, ecc. di lavorazione di tornitura grossolana e fine.
Banco di lavoro con guida idrostatica, l'albero principale adotta cuscinetti cilindrici a rulli a doppia fila di tipo NN30 (D) ad alta precisione, quindi banco di lavoro grande capacità di trasporto, elevata precisione rotativa.
Macchina utensile elettrico con prodotti di marca nazionale, alta affidabilità.
3.macchina è fatta di processo epc altamente qualificato, alta qualità, il trattamento di ricottura invecchiamento, aspetto bello, durevole, buona gradevolezza, funzionamento e manutenzione convenienti.

Tornio verticale a doppia colonna per impieghi pesanti CK5225(tipo CNC)

Parametro

C5231CK5231

Diametro massimo del pezzo da tagliare

3100 mm

Diametro massimo del pezzo in rotazione

3100 mm

Il diametro del banco da lavoro

2600 mm

L'altezza massima dell'artefatto

1600  2000 mm

Peso massimo del pezzo

8000k

Rest forza di taglio massima testa destra

3000 kg/nm

Forza di taglio massima a riposo testa sinistra

2500 kg/nm

La forza di taglio massima

5500 kg/nm

La coppia massima del banco di lavoro

5500 kg/nm

La serie variabile del banco di lavoro

Due livelli di continuo

Gamma di velocità della barra

2-50 giri/min

Serie di alimentazione

Senza passo

Gamma di alimentazione

0.25 mm/min

Fascio di luce

1250/1650 mm

Livello post-corsa utensile

1600 mm

Corsa post-utensile verticale

750 mm

Velocità di movimento del fascio

350 mm/min

Velocità di movimento elevata a riposo

1560 mm/min

Poggiare l'angolo di sterzata massimo

±30°

Dimensione gruppo coltelli(larghezza x altezza)

30×40 mm

Alimentazione del motore principale

306 kW

Dimensioni aspetto macchina utensile(L X WX H)

3500×5500×3950 mm
